Energiebilanz

Sieh, woher die Energie eines Areals, Gebäudes oder Nutzobjekts kommt und wohin sie fliesst. Die Bilanz wird aus Viertelstundenwerten berechnet.

So funktioniert die Bilanz

Bilanzeinheit und Konfiguration

Eine Bilanz gehört zu einer Bilanzeinheit: einem Areal, einem Gebäude oder einem Nutzobjekt. Jede Bilanzeinheit hat eine Konfiguration pro Energieträgergruppe. Ein Gebäude, das für Elektrizität und für Wärme bilanziert wird, hat also zwei Konfigurationen, jede mit eigenen Datenpunkten.

Die Konfiguration legst du im Reiter Bilanz der Bilanzeinheit fest. Sie besteht aus neun Rollen: Netzbezug, Netzeinspeisung, Produktion, Speicher Ladung und Entladung, Energieherkunft, Eigenverbrauch, Verbrauch Allgemein und Verbrauch Nutzobjekte.

Eine Rolle, ein Datenpunkt

Jeder Rolle ordnest du genau einen Datenpunkt zu. Dieser Datenpunkt steht für die ganze Rolle dieser Bilanzeinheit:

• Gibt es im Gebäude genau einen Zähler, der die Produktion der PV-Anlage misst, dann ist dieser Zähler die Produktion des Gebäudes. Du ordnest ihn direkt zu.
• Gibt es mehrere Zähler, mehrere PV-Anlagen oder eine andere Konstellation, erstellst du einen Datenpunkt, der die ganze Produktion des Gebäudes darstellt, zum Beispiel als Summe der Zähler, und ordnest diesen zu.
• Wird etwas nicht gemessen, bleibt die Rolle leer. Ein Gebäude ohne Produktionszähler hat keine Produktion in der Bilanz.

ROOCKiE leitet nichts aus Metadaten, Messarten oder Filtern ab. Was nicht zugeordnet ist, ist nicht in der Bilanz.

Rollen sind verknüpft

Weil jede Rolle ein Datenpunkt ist, können Rollen Eingänge anderer Rollen sein. Die Energieherkunft ist ein berechneter Datenpunkt aus Netzbezug, Netzeinspeisung und Produktion. Der Eigenverbrauch wird aus Energieherkunft und Netzbezug berechnet. ROOCKiE berechnet diese Datenpunkte laufend, wie jeden anderen berechneten Datenpunkt. In der Tabelle der Bilanz lässt sich jede Zeile aufklappen und zeigt, woraus ihr Wert berechnet wurde.

Bilanzfälle

Welche Rollen zugeordnet sind, hängt davon ab, was gemessen wird. Diese Kombinationen sind die Bilanzfälle. Ein Gebäude ohne PV-Anlage hat nur den Netzbezug. Eine PV-Anlage mit Einspeisezähler hat zusätzlich die Netzeinspeisung. Erst mit einem Produktionszähler lässt sich der Eigenverbrauch berechnen. Die Bilanz passt sich den zugeordneten Rollen an; die Fälle und ihre Konfiguration stehen unter Bilanzfälle.

Viertelstunden

Die Werte einer Bilanz werden pro Messintervall berechnet und pro Viertelstunde aufsummiert. Monate sind die Summe ihrer Viertelstunden, Jahre die Summe ihrer Monate. Das hat zwei Folgen:

• Der Eigenverbrauch landet dort, wo er entstanden ist. Ein Verbraucher, der läuft, während die PV-Anlage produziert, erhält einen grösseren Anteil am Solarstrom als einer, der nachts läuft, auch wenn beide im Monat gleich viel verbrauchen.
• Zähler müssen nicht zur selben Sekunde melden. Summen und Differenzen ergeben pro Viertelstunde das Richtige, auch wenn ihre Eingänge in verschiedenen Minuten innerhalb der Viertelstunde eintreffen.

Was das nicht abdeckt, steht unter Grenzen.

Verschachtelte Bilanzeinheiten

Ein Areal kann mehrere Gebäude enthalten. Das Areal kann eine eigene Bilanz haben, und jedes Gebäude darunter auch, für dieselbe Energieträgergruppe. Jede dieser Bilanzen wird für sich berechnet. Welche davon die Energiebilanz anzeigt, steht unter Mehrere Bilanzeinheiten.

Ein Gebäude bilanzieren

Die Bilanz lesen

Die Bilanz hat zwei Seiten, die immer gleich gross sind. Die Energieherkunft zeigt, woher die Energie kommt. Der Energieverbrauch zeigt, wohin sie geht.

Beide Totale zeigen den Wert des Datenpunkts, der als Energieherkunft zugeordnet ist. Die Zeilen darunter zeigen, woraus er sich zusammensetzt. Welche Zeilen erscheinen, hängt von den zugeordneten Rollen ab:

• Mit Produktion zählen Netzbezug, Netzeinspeisung, Produktion und Speicher-Entladung zur Energieherkunft.
• Ohne Produktion zählt nur der Netzbezug. Ohne Produktionszähler weiss niemand, wie viel Solarstrom direkt verbraucht wurde.

Nicht in der Energieherkunft enthalten

Ist ein Datenpunkt zugeordnet, der nach dieser Regel nicht zur Energieherkunft zählt, typisch die Netzeinspeisung einer PV-Anlage ohne Produktionszähler (Fall A2), steht er zur Information unter Nicht in der Energieherkunft enthalten. Er wird nicht verrechnet und erscheint nicht im Sankey-Diagramm.

Eigenverbrauch

davon Eigenverbrauch ist der Teil des Verbrauchs, den die Bilanzeinheit selbst gedeckt hat, zum Beispiel mit Solarstrom. Er ist ein Teil des Energieverbrauchs und wird nie noch einmal zum Total addiert. In der Tabelle ist er kursiv dargestellt und erscheint an zwei Stellen:

• als erste Zeile unter Energieverbrauch, als Summe aller Anteile,
• unter jeder Verbrauchszeile als deren eigener Anteil.

Wie der Anteil verteilt wird

ROOCKiE verteilt den zugeordneten Eigenverbrauch Viertelstunde für Viertelstunde auf die Verbrauchszeilen. In jeder Viertelstunde erhalten alle Verbraucher denselben Mix aus Netz- und Solarstrom. Ihr Anteil richtet sich deshalb nur nach dem, was sie in dieser Viertelstunde verbraucht haben:

Anteil = Verbrauch × Eigenverbrauch ÷ Energieherkunft   (je Viertelstunde)

Ein Beispiel mit zwei Viertelstunden:

Würde ROOCKiE nur mit den Monatssummen rechnen, erhielte die Waschküche 24 kWh und die Wohnungen 56 kWh, obwohl die Waschküche vor allem nachts läuft.

Zwei Grenzen der Verteilung:

• Der Anteil einer Zeile liegt zwischen 0 und 100 % ihres Verbrauchs. Übersteigt der Eigenverbrauch in einer Viertelstunde den Verbrauch, etwa bei einem PV-Überschuss ohne Einspeisezähler, bleibt der Überschuss unverteilt. Die Anteile ergeben dann weniger als der zugeordnete Eigenverbrauch.
• Hat eine Bilanzeinheit keinen Eigenverbrauch zugeordnet, zeigt die Bilanz keine «davon»-Zeilen. Ohne Produktionszähler ist der Eigenverbrauch unbekannt. Das ist nicht dasselbe wie null.

Messabweichung und Verbrauch (nicht aufgeteilt)

Was die zugeordneten Verbrauchszeilen nicht erklären, erscheint als Rest auf der Verbrauchsseite:

• Messabweichung, wenn Verbrauch Allgemein oder Verbrauch Nutzobjekte zugeordnet ist. Das sind ungemessene Verbraucher, Verluste oder Messfehler. Der Wert sollte klein sein.
• Verbrauch (nicht aufgeteilt), wenn keine der beiden Rollen zugeordnet ist. Dann teilt nichts den Verbrauch auf, und der Rest ist der ganze Verbrauch. Das ist so erwartet und kein Fehler.

Den Rest kennt ROOCKiE nur für Monate, in denen die Energieherkunft und alle zugeordneten Verbrauchszeilen einen Wert haben. Fehlt einer davon, steht beim Rest «–». So wird kein fehlender Messwert als Messabweichung ausgewiesen.

Untermessungen und Rest

Du kannst jede Zeile der Tabelle aufklappen, die einen zugeordneten Datenpunkt zeigt:

• Bei einem berechneten Datenpunkt siehst du seine Eingänge, zum Beispiel die einzelnen Wohnungszähler einer Summe. Die Eingänge erklären den Wert und werden nicht ein zweites Mal gezählt.
• Bei Untermessungen siehst du die Zähler, die einen Teil des übergeordneten Zählers messen. Darunter steht ein Rest für den Teil, den sie nicht erfassen.

Wie du eine Untermessung festlegst, steht unter Bilanz konfigurieren.

Fehlende Werte

Ein fehlender Wert erscheint als «–», ein gemessener Nullwert als 0. Die Bilanz rekonstruiert einen fehlenden Wert nie aus anderen Rollen. Die laufende Viertelstunde ist noch nicht abgeschlossen und deshalb nicht enthalten.

Darstellungen

Die Bilanz gibt es als Tabelle, als Balkendiagramm und als Sankey-Diagramm. Du wechselst in den Anzeigeoptionen unter Darstellung. Alle drei zeigen dieselben Zahlen.

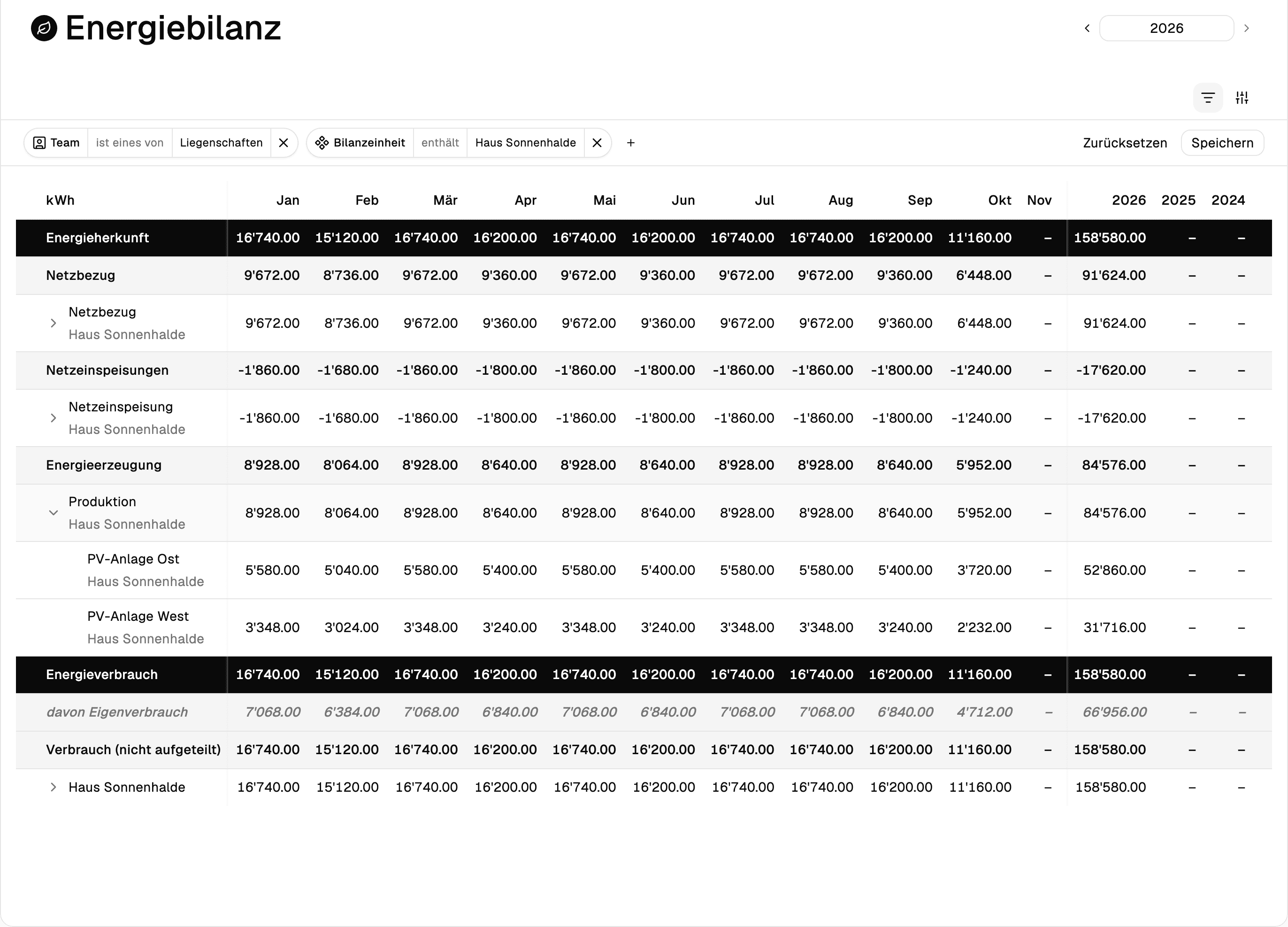

• Tabelle: Herkunft und Verbrauch pro Monat und Jahr. Zeilen mit Eingängen oder Untermessungen lassen sich aufklappen.

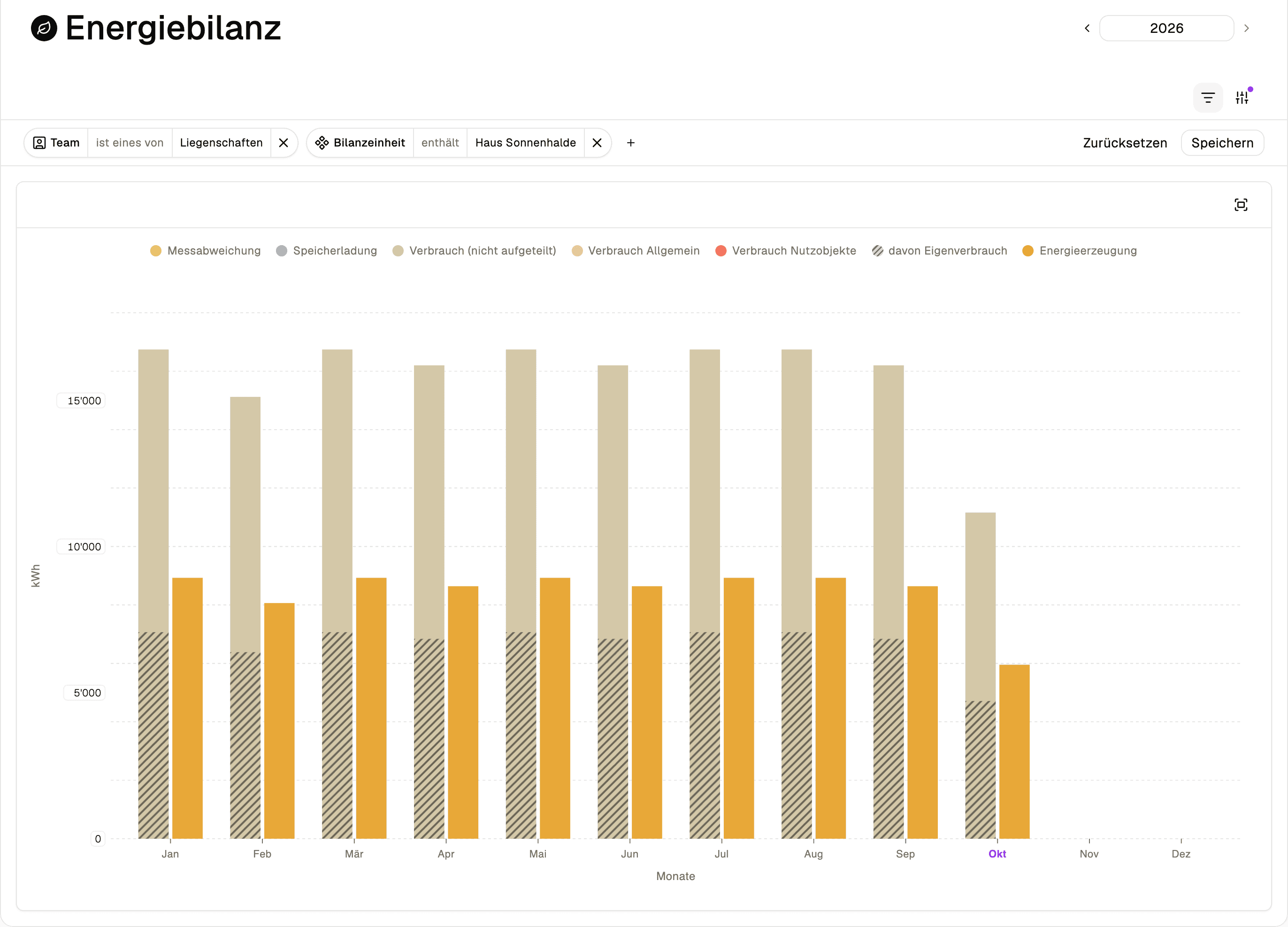

• Balkendiagramm: Verbrauch und Produktion pro Monat. Der Eigenverbrauchsanteil ist in jedem Verbrauchssegment schraffiert.

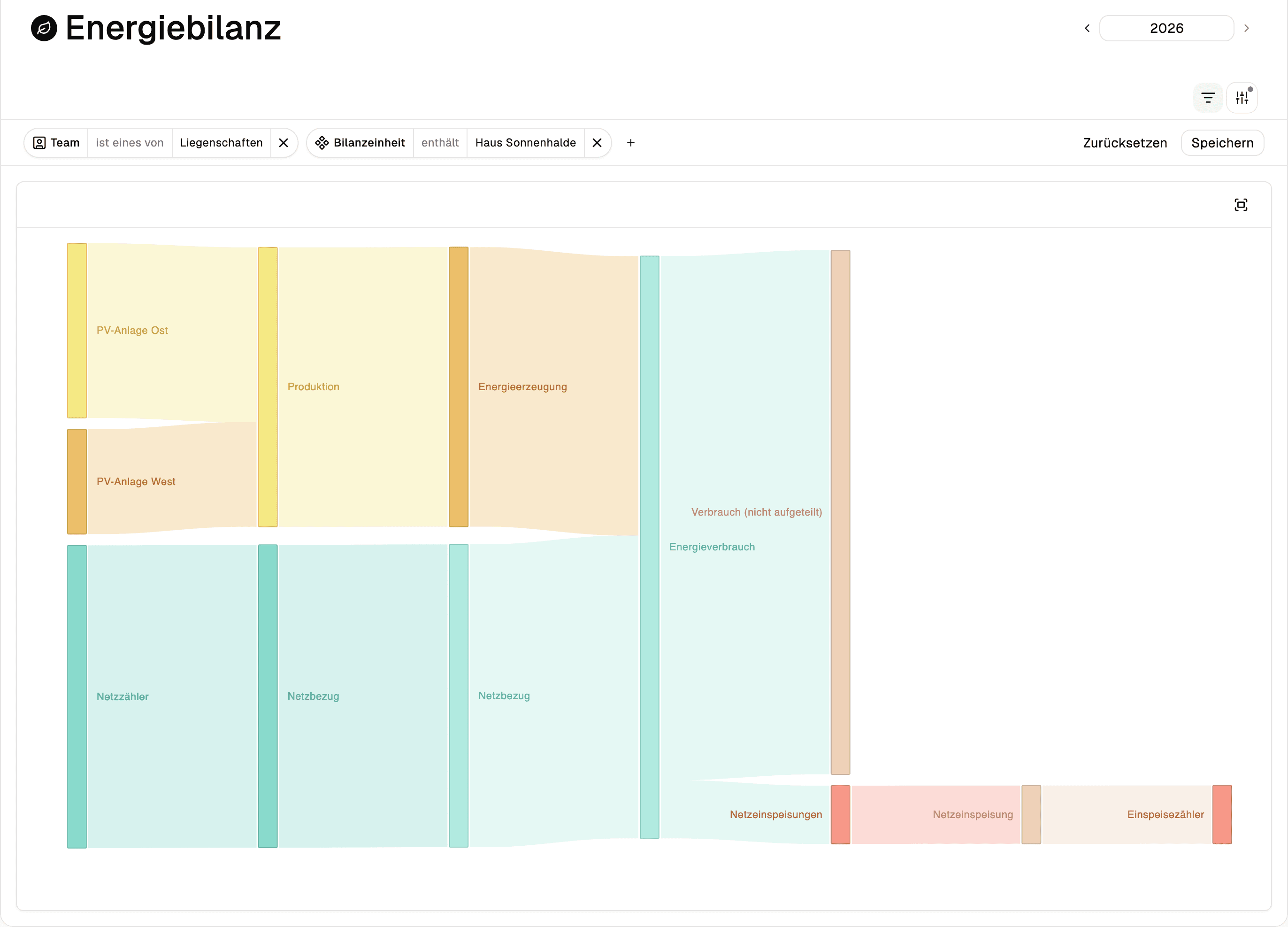

• Sankey-Diagramm: der Fluss von den Zählern über Herkunft und Verbrauch zu den Verbrauchern. Die Eigenverbrauchsanteile stehen im Tooltip. Du kannst zwischen Monat und Jahr wechseln.

Anzeigeoptionen

Mit Für alle speichern werden die Anzeigeoptionen zur Standardansicht für alle im Workspace.

Mehrere Bilanzeinheiten

Mit den Filtern Team, Projekt und Bilanzeinheit legst du fest, welche Bilanzen zusammen angezeigt werden. Weil Bilanzeinheiten verschachtelt sein können, gilt, damit nichts doppelt gezählt wird:

• Ohne ausgewählte Bilanzeinheit zeigt die Bilanz die obersten vollständigen Bilanzeinheiten im Team oder Projekt. Ein Gebäude, dessen Areal für dieselbe Energieträgergruppe vollständig konfiguriert ist, ist in der Bilanz des Areals schon enthalten und wird nicht separat angezeigt. Solange die Bilanz des Areals unvollständig ist, erscheinen seine Gebäude einzeln.
• Mit ausgewählten Bilanzeinheiten zeigt die Bilanz genau diese. Wählst du eine Bilanzeinheit zusammen mit einer übergeordneten aus, zeigt die Bilanz einen Hinweis statt Zahlen. Wähle dann nebeneinanderliegende Einheiten aus, zum Beispiel mehrere Gebäude, oder die übergeordnete allein.
• Jede Bilanzeinheit bleibt für sich. Die Totale sind die Summe der ausgewählten Einheiten. Jede Einheit erhält ihre eigene Zeile für die Messabweichung oder den nicht aufgeteilten Verbrauch, benannt nach der Einheit, und verteilt nur ihren eigenen Eigenverbrauch. Überschüsse werden nie zwischen Einheiten ausgetauscht.

Beispiel: Areal mit zwei Gebäuden

Ein Areal mit einer PV-Anlage und zwei Gebäuden, die je einen eigenen Netzzähler haben. Das Areal und beide Gebäude sind für Elektrizität konfiguriert, wie in Fall B. In einer Viertelstunde:

Je nach Auswahl zeigt die Energiebilanz:

Der Eigenverbrauch eines Gebäudes kann in seiner eigenen Bilanz anders aussehen als in der Bilanz des Areals: In seiner eigenen Bilanz verteilt das Gebäude seinen eigenen Eigenverbrauch, in der Bilanz des Areals wird der Eigenverbrauch des Areals verteilt. Beide Werte sind richtig.

Ausgelassene Bilanzeinheiten

Über der Bilanz steht, welche Bilanzeinheiten nicht enthalten sind und warum, zum Beispiel «Netzbezug fehlt» oder «Keine Bilanz für Elektrizität». Eine unvollständige Bilanzeinheit wird ausgelassen und verursacht nie einen Konflikt. Klicke auf den Namen einer Einheit, um ihren Reiter Bilanz mit der angezeigten Energieträgergruppe zu öffnen und die Konfiguration zu ergänzen.

Grenzen

Was die Bilanz von ihren Datenpunkten erwartet und was sie nicht prüft:

• Energie pro Intervall. Zugeordnete Datenpunkte liefern die Energie je Messintervall, keine Zählerstände und keine Leistung. Das Intervall ist 15 Minuten oder kürzer.
• Keine Ausrichtung auf die Viertelstunde. Ein Messwert zählt zu der Viertelstunde, in die sein Zeitstempel fällt. Misst ein Zähler über eine Viertelstundengrenze hinweg, landet der ganze Wert in einer der beiden. Über einen Monat gleicht sich das aus; an Monatsgrenzen ist eine kleine Verschiebung möglich.
• Fehlend ist nicht null, in Formeln aber schon. Fehlt ein gespeicherter Wert, zeigt die Bilanz «–». Innerhalb eines berechneten Datenpunkts zählt ein fehlender Eingang jedoch als 0: Schweigt ein Zähler in einer Viertelstunde, rechnet die Energieherkunft mit den übrigen Eingängen weiter. Eine gespeicherte 0 ist ein Wert und beweist nicht, dass alle Zähler gemeldet haben.
• Keine Vollständigkeitsprüfung. Ein Monat mit Lücken zeigt die Summe dessen, was gemessen wurde. Die Bilanz weiss nicht, wie viele Messwerte zu erwarten waren.
• Verhältnisse brauchen gleichzeitige Eingänge. Summen und Differenzen vertragen Eingänge aus verschiedenen Minuten einer Viertelstunde. Ein Verhältnis, wie die Verteilung des Eigenverbrauchs auf mehrere Anschlussnehmer in Fall B, nicht: Seine Eingänge müssen zur selben Minute melden, sonst hat das Intervall keinen Wert.
• Messabweichung und Verbrauch (nicht aufgeteilt) sind nur bekannt, wenn die Energieherkunft und alle zugeordneten Verbrauchszeilen einen Wert haben. Fehlt einer davon, steht «–».
• Der Rest einer Untermessung ist bekannt, wenn der übergeordnete Zähler einen Wert hat und höchstens eine Untermessung fehlt; deren Verbrauch steckt dann im Rest. Fehlen zwei, steht «–».
• Keine Versionen. Änderst du eine Zuordnung, gilt sie für den ganzen Verlauf. Änderst du die Funktion eines berechneten Datenpunkts, gilt sie für frühere Zeiträume erst nach einer Nachberechnung.
• Neue berechnete Datenpunkte starten ohne Vergangenheit. Ordne bestehende Datenpunkte zu, wo sie den Wert schon enthalten; ihre Werte erscheinen sofort.
• Die laufende Viertelstunde ist nicht enthalten.
