Bilanz konfigurieren

Lege im Reiter Bilanz eines Areals, Gebäudes oder Nutzobjekts fest, welche Datenpunkte in seine Energiebilanz einfliessen.

Übersicht

Eine Bilanzkonfiguration gehört zu einem Element und einer Energieträgergruppe. Sie besteht aus Rollen wie Netzbezug, Produktion oder Eigenverbrauch. Jeder Rolle ordnest du höchstens einen Datenpunkt zu. Gemessene und berechnete Datenpunkte sind gleichwertig.

Nur Netzbezug und Energieherkunft sind Pflicht. Alle anderen Rollen ordnest du zu, wenn es die Messung dafür gibt. Welche Rollen du für deine Messsituation brauchst, findest du unter Bilanzfälle.

Die Energiebilanz zeigt nur gespeicherte Werte an. Netzbezug, Energieherkunft und Eigenverbrauch rechnet sie nicht selbst aus. Wo ein Wert nicht gemessen wird, ordnest du einen berechneten Datenpunkt zu.

Wie die Konfiguration in den Aufbau eines Gebäudes passt, vom Element über die Zähler bis zur Prüfung, steht unter Ein Gebäude bilanzieren.

Voraussetzungen

• Das Modul Energiebilanz ist im Abonnement deines Workspaces enthalten.
• Das Element ist ein Areal, ein Gebäude oder ein Nutzobjekt. Geräte und Messstellen haben keine eigene Bilanz.
• Du bist Admin des Workspaces. Alle anderen Mitglieder sehen die Konfiguration, können sie aber nicht ändern.

Bilanz anlegen

Reiter Bilanz öffnen

Öffne das Areal, Gebäude oder Nutzobjekt und wechsle in den Reiter Bilanz.

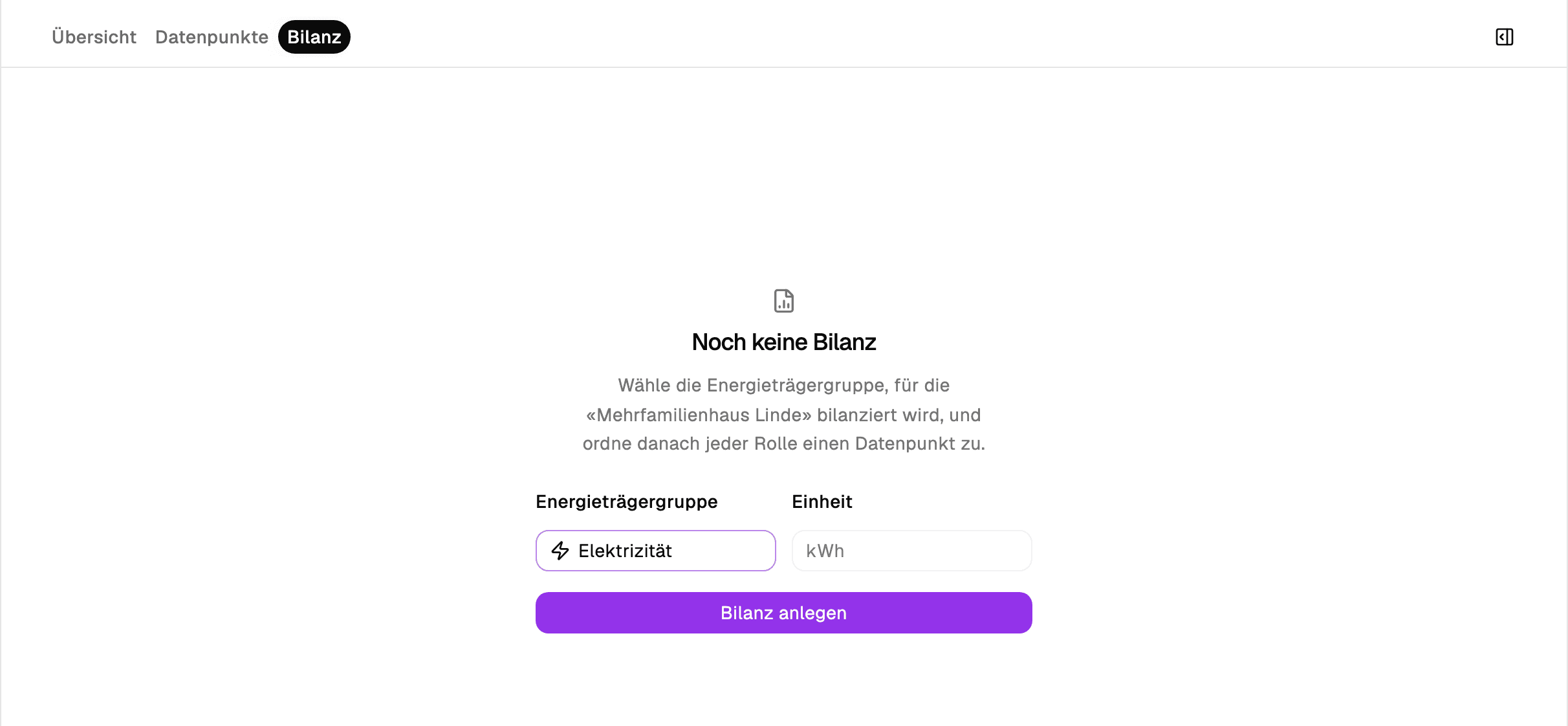

Energieträgergruppe wählen

Wähle die Energieträgergruppe, zum Beispiel Elektrizität, und klicke auf Bilanz anlegen. Die Einheit ergibt sich aus der Gruppe: m³ für Wasser, kWh für alle anderen Gruppen.

Pflichtrollen zuordnen

Ordne Netzbezug und Energieherkunft je einen Datenpunkt zu. Sobald beide zugeordnet sind, zeigt die Statuszeile Vollständig.

Weitere Rollen zuordnen

Ordne die optionalen Rollen zu, für die es Messungen gibt, etwa Netzeinspeisung, Produktion oder Verbrauch Nutzobjekte.

Bilanz ansehen

Klicke in der Statuszeile auf Energiebilanz. Die Energiebilanz öffnet sich mit diesem Element und dieser Energieträgergruppe.

Ist das Element bilanziert, findest du die Bilanz auch in seiner Übersicht unter Analyse & Berichte.

Rollen

Ein Speicher braucht ausserdem eine Produktion.

Was in die Energieherkunft einfliesst

Die Energiebilanz entscheidet anhand der zugeordneten Rollen, welche Zeilen sie unter der Energieherkunft zeigt:

• Mit Produktion fliessen Netzbezug, Netzeinspeisung, Produktion und Speicher-Entladung ein.
• Ohne Produktion fliesst nur der Netzbezug ein. Eine zugeordnete Netzeinspeisung steht dann unter Nicht in der Energieherkunft enthalten. Im Graphen ist ihre Verbindung gestrichelt und mit fliesst nicht ein beschriftet.

Den Wert der Energieherkunft selbst berechnet der zugeordnete Datenpunkt. Seine Funktion sollte zu den zugeordneten Rollen passen. Die Bilanz prüft die Funktion nicht.

Datenpunkt zuordnen

Den Datenpunkt einer Rolle bestimmen

Der zugeordnete Datenpunkt steht für die ganze Rolle dieser Bilanzeinheit. Ordne den Wert zu, den du in der Bilanz sehen willst, nicht seine Eingänge:

• Ein Zähler misst die Rolle vollständig, etwa der einzige PV-Zähler des Gebäudes: Ordne ihn direkt zu.
• Mehrere Zähler oder eine Berechnung ergeben die Rolle, etwa zwei PV-Anlagen oder die Energieherkunft: Erstelle einen berechneten Datenpunkt und ordne diesen zu. In der Tabelle lässt sich seine Zeile aufklappen und zeigt die Eingänge. Gezählt werden sie nur einmal.
• Nichts misst die Rolle: Lass sie leer.

Zuordnen

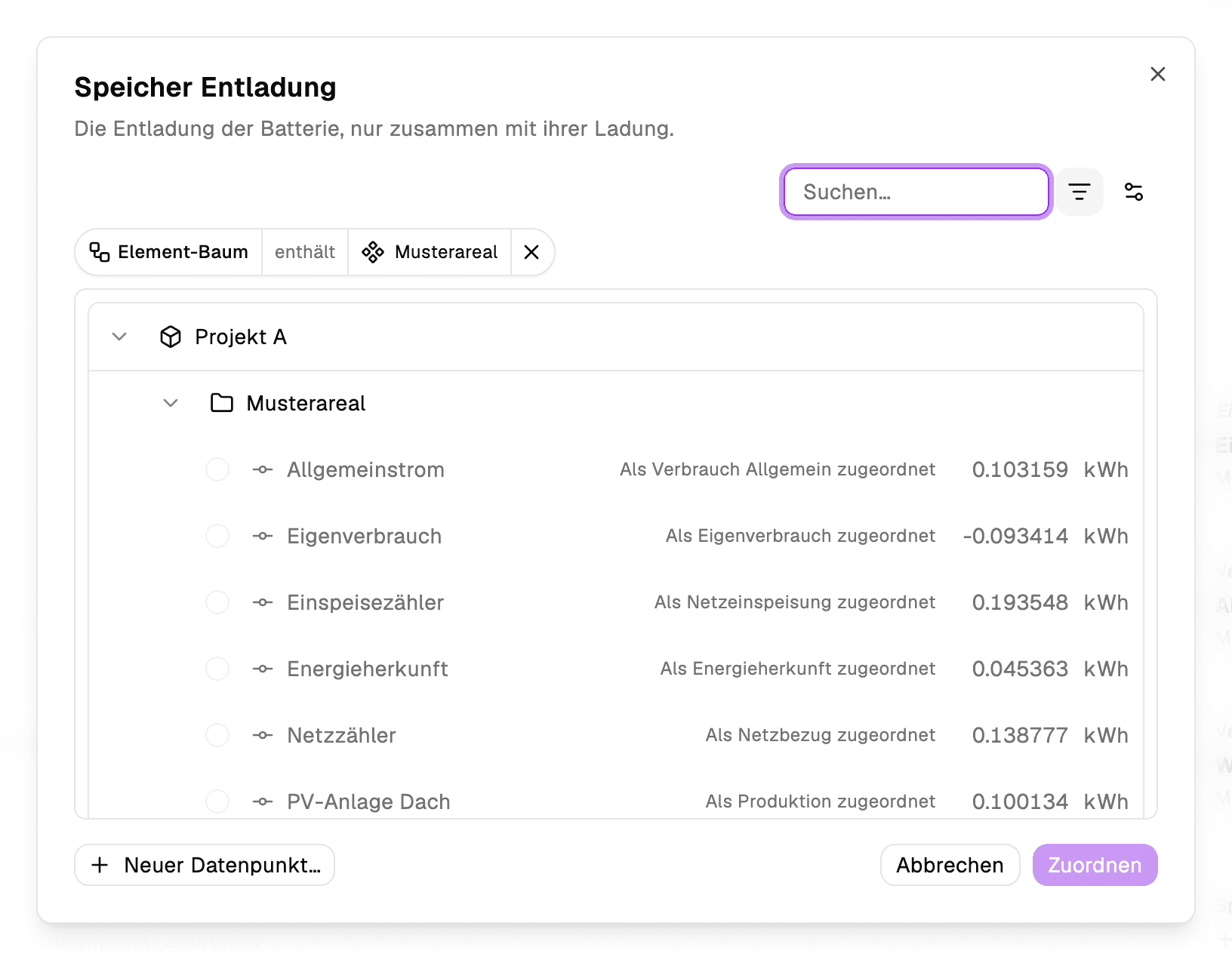

Klicke im Graphen auf eine Rolle, um ihr einen Datenpunkt zuzuordnen. Ein Dialog listet die Datenpunkte des Workspaces in der Einheit der Bilanz, so wie die Datenpunktliste: mit Suche, Filtern und den Optionen unter Darstellung für Gruppierung, Baumstruktur und Spalten.

• Der Dialog öffnet sich mit dem Filter Element-Baum auf dem Element. Du siehst also zuerst die Datenpunkte des Elements und der Elemente darunter. Entferne den Filter, um alle Datenpunkte des Workspaces zu sehen, welchem Element oder Team sie auch gehören.
• Datenpunkte, die eine andere Energieträgergruppe messen, fehlen in der Liste. Ein Wärmezähler in kWh erscheint also nicht in der Bilanz für Elektrizität. ROOCKiE erkennt das am Energieträger des Datenpunkts oder, wenn er keinen hat, an seinen Eingängen und übergeordneten Zählern.
• Ein Datenpunkt, der schon einer anderen Rolle oder Bilanz zugeordnet ist, bleibt sichtbar, ist aber deaktiviert. Daneben steht, wo er zugeordnet ist.
• Wähle den Datenpunkt und bestätige mit Zuordnen.
• Mit Zuordnung entfernen löst du den Datenpunkt wieder von der Rolle. Der Datenpunkt und seine Werte bleiben erhalten.

Über den Pfeil neben einer zugeordneten Rolle öffnest du ihren Datenpunkt.

Berechnete Datenpunkte

Wo ein Wert nicht direkt gemessen wird, erstellst du einen berechneten Datenpunkt. Die Energieherkunft und der Eigenverbrauch sind fast immer berechnet.

Der Assistent bietet nur Eingänge vom Element und den Elementen darunter an. Liegen die Eingänge woanders, etwa beim übergeordneten Areal, erstellst du den Datenpunkt im Reiter Datenpunkte des Elements und ordnest ihn danach in der Bilanz zu.

Funktionen für die Bilanz

Funktionen lesen ihre Eingänge über ihre Position: DependencyIds[0] ist der erste gewählte Eingang, DependencyIds[1] der zweite und so weiter. Die folgenden Vorlagen rechnen mit den Eingängen, die einen Wert haben, so wie es die Bilanz erwartet:

• Die Summe lässt fehlende Eingänge aus. Fehlen alle, ergibt sie keinen Wert.
• Energieherkunft und Differenz werten einen fehlenden Eingang als 0. Dazu lesen sie zuerst jeden Eingang (val0, val1, …), machen daraus einen Wert, der nie fehlt (safe0, safe1, …), und rechnen erst dann (res).

Summe, zum Beispiel für mehrere PV-Zähler oder für die Energieherkunft im Fall A1. Das ist die vorgeschlagene Funktion:

let filtered = filter(values(UpstreamValues), {!IsNaN(#)}); len(filtered) > 0 ? sum(filtered) : NaN()

Energieherkunft mit den Eingängen Netzbezug, Netzeinspeisung und Produktion, in dieser Reihenfolge:

let val0 = get(UpstreamValues, DependencyIds[0]);
let val1 = get(UpstreamValues, DependencyIds[1]);
let val2 = get(UpstreamValues, DependencyIds[2]);
let safe0 = IsNaN(val0) ? 0.0 : val0;
let safe1 = IsNaN(val1) ? 0.0 : val1;
let safe2 = IsNaN(val2) ? 0.0 : val2;
let res = safe0 - safe1 + safe2;
res

Mit Batteriespeicher hängst du die Speicher-Entladung als vierten Eingang an und ergänzt val3, safe3 und + safe3.

Differenz mit zwei Eingängen, zum Beispiel Eigenverbrauch = Energieherkunft − Netzbezug oder Nutzobjekte (virtuell) = Energieherkunft − Verbrauch Allgemein:

let val0 = get(UpstreamValues, DependencyIds[0]);
let val1 = get(UpstreamValues, DependencyIds[1]);
let safe0 = IsNaN(val0) ? 0.0 : val0;
let safe1 = IsNaN(val1) ? 0.0 : val1;
let res = safe0 - safe1;
res

Der Datenpunkt braucht genau so viele Eingänge, wie die Funktion val-Zeilen hat. Mit weniger Eingängen wird er nicht mehr berechnet, zusätzliche Eingänge werden ignoriert.

Funktionen werden für jedes Messintervall berechnet, nie aus Monatssummen. Für Summen und Differenzen wie oben spielt es keine Rolle, ob die Eingänge in verschiedenen Minuten einer Viertelstunde eintreffen: Die Viertelstunde ergibt trotzdem das Richtige. Ein Verhältnis, wie die Verteilung in Fall B, braucht dagegen alle Eingänge zur selben Minute. Siehe Grenzen.

Vorlagen für weitere Aufgaben, etwa den Verbrauch aus einem Zählerstand oder das Verwerfen unplausibler Messwerte, findest du unter Funktionen.

Status und Graph

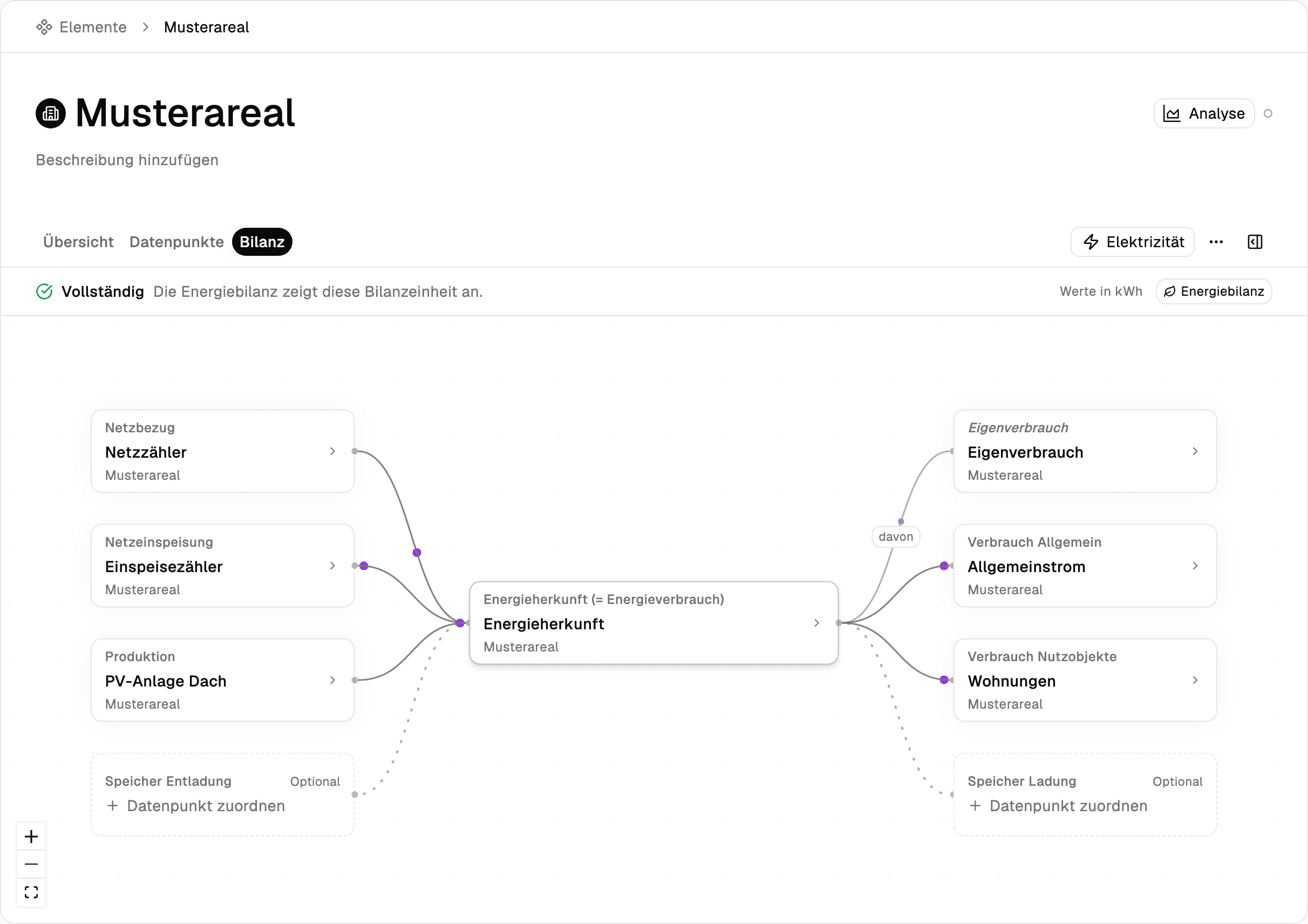

Der Graph zeigt alle Rollen so, wie sie in der Bilanz stehen: links, was hineinfliesst, in der Mitte die Energieherkunft, rechts, wohin die Energie geht.

• Rollen ohne Datenpunkt sind gestrichelt, ihre Verbindungen gepunktet.
• Zwischen zugeordneten Rollen läuft ein Punkt in Flussrichtung.

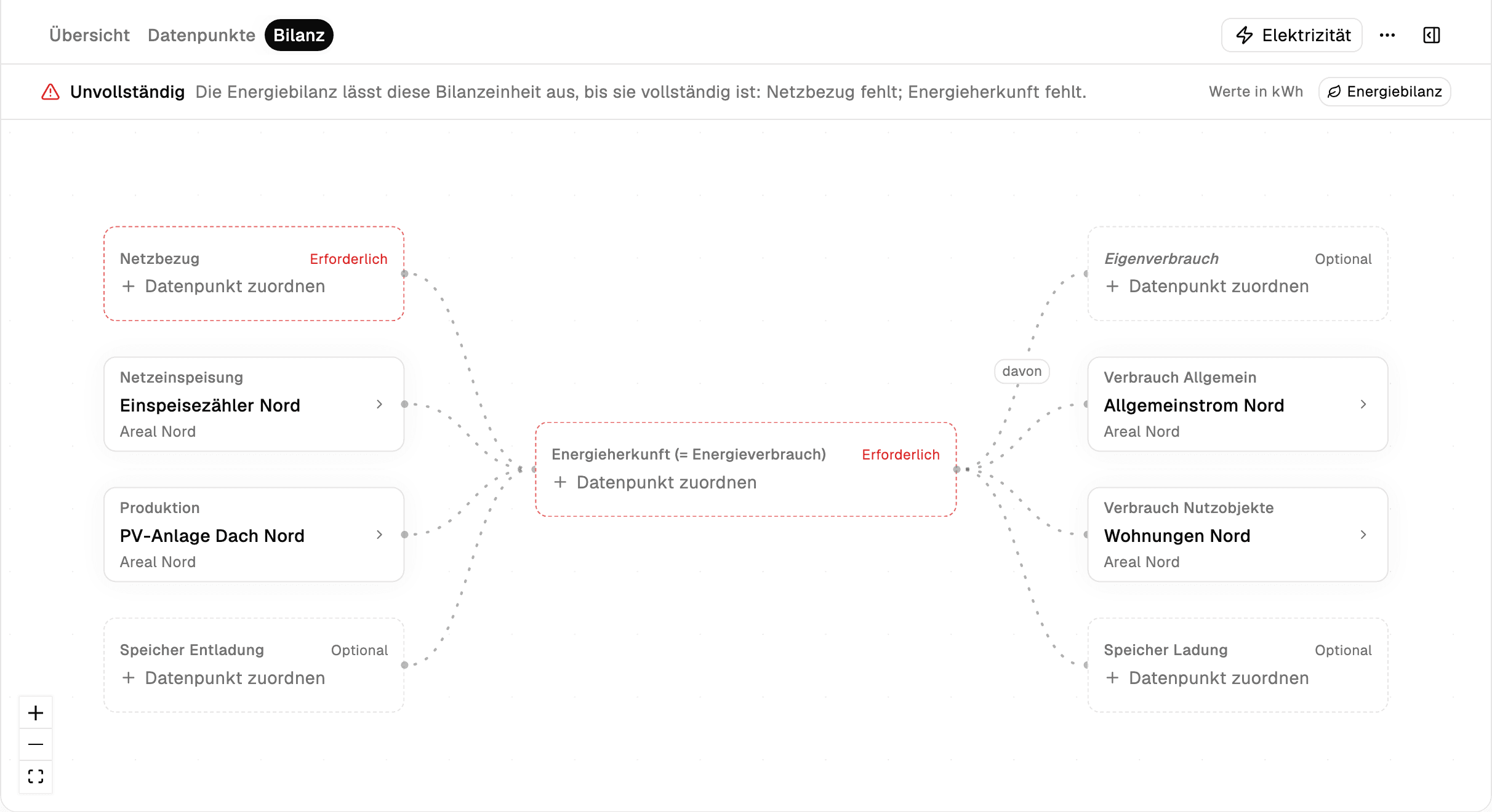

• Erforderlich markiert eine fehlende Pflichtrolle, Mehrfach eine doppelt zugeordnete Rolle. Fahre mit der Maus darüber, um den Grund zu sehen.

Die Statuszeile zeigt, ob die Konfiguration Vollständig ist. Eine unvollständige Konfiguration kannst du speichern. Die Energiebilanz lässt die Bilanzeinheit aber aus, bis sie vollständig ist.

Untermessungen

Misst ein Zähler einen Teil eines anderen Zählers, kannst du ihn als Untermessung festlegen. Öffne dazu den Datenpunkt des Unterzählers und wähle in der Seitenleiste unter Bilanz › Untermessung den übergeordneten Datenpunkt. In der Tabelle der Energiebilanz erscheint der Unterzähler dann unter dem übergeordneten Zähler, zusammen mit einem Rest für den Teil, den er nicht erfasst.

Eine Untermessung ändert keine Totale. Sie erklärt nur einen Wert, der schon in der Bilanz steht.

Weitere Energieträgergruppen

Ein Element kann für mehrere Energieträgergruppen bilanziert werden, zum Beispiel für Elektrizität und Wärme. Jede Gruppe hat ihre eigene Konfiguration.

• Hinzufügen: Wähle im Menü ⋯ des Reiters Energieträgergruppe hinzufügen.
• Wechseln: Wähle die Gruppe in der Liste der Energieträgergruppen.
• Löschen: Wähle im Menü ⋯ Bilanz löschen. Gelöscht werden nur die Zuordnungen. Datenpunkte und Werte bleiben erhalten.

Regeln

• Eine Konfiguration pro Element und Energieträgergruppe.
• Ein Datenpunkt pro Rolle. Mehrere Zähler fasst du in einem berechneten Datenpunkt zusammen.
• Jeder Datenpunkt nur einmal. Ein Datenpunkt kann über alle Bilanzen hinweg nur einer Rolle zugeordnet sein. Braucht eine zweite Bilanz denselben Wert, erstellst du einen berechneten Datenpunkt mit dem ersten als einzigem Eingang.
• Gleiche Einheit. Der Datenpunkt misst in der Einheit der Bilanz. ROOCKiE rechnet bei der Zuordnung nichts um. Einen Gaszähler in m³ ordnest du über einen berechneten Datenpunkt in kWh zu.
• Jedes Team des Workspaces. Der Datenpunkt darf zu einem anderen Team gehören als das Element, zum Beispiel ein Zähler, den ein Infrastruktur-Team unter einem Gebäude eines anderen Teams führt. Die Bilanz selbst gehört zum Team ihres Elements.
• Energie pro Intervall. Zugeordnete Datenpunkte liefern die Energie je Intervall, nicht den Zählerstand, und zwar mindestens alle 15 Minuten.
• Änderungen gelten für den ganzen Verlauf. Es gibt keine Versionen einer Konfiguration. Ordnest du einen anderen Datenpunkt zu, zeigt die Bilanz für alle Zeiträume dessen Werte. Änderst du die Funktion eines berechneten Datenpunkts, gilt sie für frühere Zeiträume erst nach einer Nachberechnung.
